高分子桥架的生产工艺根据材料体系和产品结构的不同，主要分为
挤出成型、注塑成型、模压成型三大主流工艺路线，其中以PVC/ABS等高分子复合材料挤出成型最为常见。以下是典型的生产工艺流程及技术要点：
一、核心生产工艺流程
（一）挤出成型工艺（主流工艺）
这是高分子桥架最常用的连续化生产方式，适用于槽式、梯式等长尺寸型材生产，具体流程如下：
1. 原料准备与预处理
- •
配方设计：PVC树脂（50-70份）、ABS树脂（15-25份）为主基料，配合稳定剂、增塑剂、阻燃剂、抗氧剂、填料（如碳酸钙、滑石粉）等助剂，按特定比例精确称量
- •
干燥处理：树脂原料需在80-100℃烘箱中干燥2-4小时，使含水量降至0.5%以下，防止挤出过程中产生气泡
- •
高速混合：将各组分投入高速混合机（转速1000-1500rpm），在110-130℃下混合5-10分钟，使物料均匀分散并初步塑化
- •
冷却混合：转入冷混机降温至40-50℃出料，防止物料结块或降解
2. 挤出成型
- •
设备配置：采用锥形双螺杆挤出机（长径比L/D≥25:1），配备真空排气装置
- •
温度控制：分段控温是关键，典型温度曲线为：
- •
加料段：140-150℃（防止物料回流）
- •
压缩段：160-170℃（促进熔融塑化）
- •
均化段：170-180℃（确保熔体均匀）
- •
机头模口：165-175℃（控制挤出稳定性）
- •
真空定型：熔融物料通过模具挤出后，立即进入真空定型水箱，通过负压吸附使型材快速定型，定型水温控制在15-25℃
- •
牵引切割：定型后的型材由牵引机匀速拉出，通过定长切割装置按设定长度（通常6米）自动切割
3. 后处理工序
- •

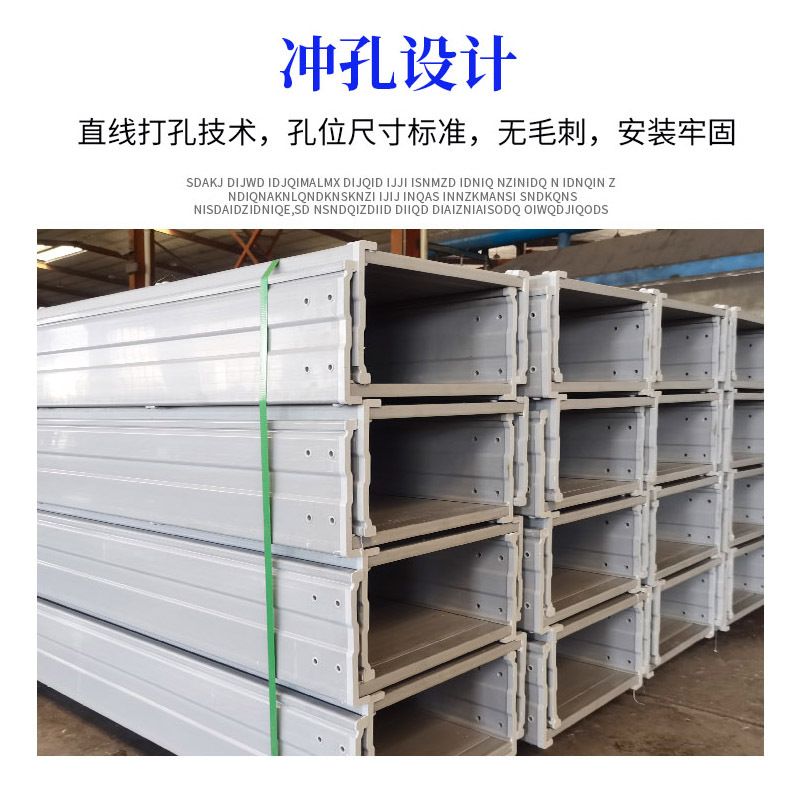

冲孔加工：使用数控冲床在型材指定位置冲制安装孔、连接孔
- •
表面处理：部分产品需进行表面磨砂、喷码标识等处理
- •
检验包装：进行尺寸、外观、力学性能检测，合格品打包入库
（二）注塑成型工艺
适用于弯头、三通、连接件等异形配件生产，流程相对简单：
1. 原料准备：与挤出工艺类似，但需将混合料造粒成注塑专用颗粒
2. 注塑成型：将颗粒料加入注塑机料斗，在170-190℃熔融后，通过高压（60-120MPa）注入模具型腔，保压冷却后开模取件
3. 修整检验：去除浇口、飞边，进行尺寸和外观检验
（三）模压成型工艺
主要用于复合结构桥架（如金属骨架+高分子包覆层）或特殊规格产品：
1. 金属骨架预处理：镀锌钢板或铝合金骨架经除油、磷化处理
2. 铺料模压：在模具中放置金属骨架，铺放预混好的高分子料，在180-200℃、5-10MPa压力下热压成型
3. 冷却脱模：保压冷却至60℃以下脱模，修整边缘
二、关键工艺控制要点
1. 温度控制精度
各段温度偏差需控制在±2℃以内，温度过高会导致物料分解（PVC易产生HCl气体），温度过低则塑化不充分，影响产品力学性能。
2. 挤出速度匹配
牵引速度需与挤出速度严格匹配，速度过快会导致型材壁厚不均、内应力增大，过慢则生产效率低下。通常牵引速度比挤出速度略快1-3%，以消除熔体膨胀效应。
3. 真空定型参数
定型箱真空度一般控制在-0.08～-0.09MPa，真空度过低型材表面易出现凹陷、波纹，过高则可能造成型材变形或拉断。
4. 配方优化调整
- •
耐候性改进：添加紫外线吸收剂（如UV-531）、抗氧剂（如1010）可提升户外使用寿命
- •
阻燃性能：添加氢氧化铝、氢氧化镁等无机阻燃剂，配合有机磷系阻燃剂，氧指数可达32以上
- •
力学增强：添加玻璃纤维、碳纤维或纳米填料可显著提升冲击强度和弯曲模量
三、质量检测环节
生产过程中需进行多道质量监控：
- •
原材料入厂检验：检测树脂熔指、白度、灰分等指标
- •
在线检测：挤出过程中实时监测型材壁厚、外径尺寸
- •
成品检测：按GB/T 23639-2017等标准进行冲击强度、弯曲强度、阻燃性、耐腐蚀性测试
- •
老化试验：通过QUV加速老化测试评估长期耐候性能
四、工艺发展趋势
当前高分子桥架生产工艺正向智能化、绿色化方向发展：
- •
智能制造：引入MES系统实现生产数据实时采集，通过AI算法优化工艺参数
- •
环保工艺：开发无铅稳定剂、生物基增塑剂等环保助剂，减少VOCs排放
- •
复合增强：采用共挤技术实现多层复合结构（如外层耐候层+内层增强层），提升综合性能
需要说明的是，不同厂家因设备配置、产品定位差异，具体工艺参数（如温度、压力、配方比例）会有所调整，但核心工艺流程基本遵循上述框架。对于特殊应用场景（如化工防腐、轨道交通）的桥架，还需增加表面涂层、金属骨架复合等特殊工序。
